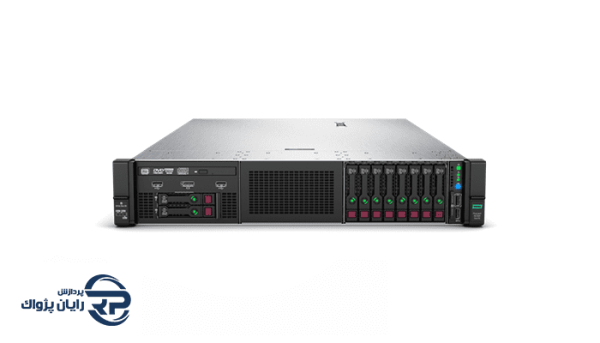

سرور HPE ProLiant DL560 G10

معرفی کوتاه :

سرور اچ پی HPE ProLiant DL560 G10 که از سرورهای تولید شده در نسل دهم می باشد در فرم فکتور SFF یا 2.5 اینچی طراحی شده است.

برای تهیه سرور نیاز به راهنمایی دارید؟

شماره تماس خود را ثبت نمایید تا کارشناسان ما در اولین فرصت با شما تماس حاصل نمایند.

تماس بگیرید

سرور اچ پی HPE ProLiant DL560 G10

شرکت اچ پی یکی از معروف ترین شرکت های تولید کننده سرور در جهان است. سرورهای رکمونت تولید شده توسط این شرکت (سری DL) از پرطرفدارترین سرورهایی هستند که در ایران مورد استفاده قرار می گیرند.

به عنوان نمونه ای از سرورهای رکمونت اچ پی می توان به سرور اچ پی HPE ProLiant DL560 G10 اشاره کرد. این سرور در بازار تجهیزات رایانه ای موجود بوده و برای شرکت های بزرگ و متوسط کارایی بسیاری خواهد داشت.

در ابتدا تمامی قطعات به کار رفته در سرور HP مدل ProLiant DL560 G10 را در تصویر زیر و در ابعاد مختلف نشان خواهیم داد و سپس هر کدام را به صورت جداگانه توضیح می دهیم.

تصویری از قسمت جلوی سرور اچ پی HPE ProLiant DL560 G10 Server:

نمای جلوی سرور اچ پی HPE ProLiant DL560 G10 Server

  1. Optional Optical drive. Requires Universal Media bay
  2. Quick removal access panel
  3. Power On/Standby button and system power LED button
  4. Health LED
  5. NIC status
  6. UID button
  7. iLO Front Service Port
  8. USB 3.0
  9. Serial label pull tag
  10. Drive Box 3. (8 SFF or 6SFF+2NVMe optional)
  11. Drive Box 2. (8 SFF or 6SFF+2NVMe or 8 NVMe SSD optional)
  12. Drive Box 1. (Optional Universal Media bay or 8 SFF bay or 6 SFF+2NVMe optional)
  13. Optional front Display Port (via Universal Media Bay)
  14. Optional 2 SFF HDD, requires optional Universal Media bay
  15. Optional USB 2.0 (via Universal Media Bay)

تصویری از پشت سرور اچ پی HPE ProLiant DL560 G10 :

نمای پشت سرور اچ پی HPE DL560 G10 Server

  1. PCIe Slots (Slots 1-3 top to bottom, riser shipped standard)
  2. PCIe Slots (Slots 4-6 top to bottom, requires second riser card and second processor)
  3. PCIe Slots (Slots 7-8 top to bottom), requires tertiary riser card and second processor, Not available with 4x Flex Slot power supplies
  4. Power supply power LEDs
  5. Power supply power connections
  6. HPE Flexible Slot Power Supply bay 1 and 2 (800W PS shown)
  7. Serial connector
  8. Dedicated iLO connector
  9. VGA (video) connector
  10. USB connectors 2.0 (2)
  11. USB connectors 3.0 (2)
  12. Unit ID LED
  13. FlexibleLOM ports (Port 1 on right side)

نمایی از بالای سرور اچ پی HPE ProLiant DL560 G10 :

نمای بالای سرور اچ پی HPE ProLiant DL560 Gen10 Server

  1. Left connector used for DL560 4-port NVMe Mezzanine card (Daughter card)
  2. Upper CPU Mezzanine Board Kit
  3. 2Processors, heatsink showing on upper CPU mezzanine board kit
  4. DDR4 DIMM slots on upper CPU mezzanine board kit. Shown fully populated in 24 slots (12 per processor)
  5. Optional secondary PCIe riser
  6. Default primary PCIe riser
  7. UPI connectors for upper CPU mezzanine board kit
  8. 2Processors, heatsink showing
  9. DDR4 DIMM slots. Shown fully populated in 24 slots (12 per processor)
  10. Fan cage shown with 6 standard Hot-plug fans
  11. HPE Smart Storage Battery 1 or HPE Smart Storage Hybrid Capacitor
  12. 2HPE Smart Storage Battery
  13. (Under) Hot Plug redundant HPE Flexible Slot Power supplies
  14. Optional Tertiary riser
  15. Handle for removing upper CPU Mezzanine Board Kit

سیستم عامل های سازگار:

بر روی سرور اچ پی HPE ProLiant DL560 Gen10 در صورتی که از پردازنده های نسل اول اینتل زئون (خانواده پردازنده های مقیاس پذیر) استفاده کرده باشد می توان سیستم عامل های زیر را نصب نمود:

  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • VMware ESXi
  • Red Hat Enterprise Linux (RHEL)
  • SUSE Linux Enterprise Server (SLES)
  • CentOS

سیتم عامل های سازگار با سرور اچ پی HPE ProLiant DL560 G10 که در پیکربندی خود از پردازنده های نسل دوم اینتل زئون (خانواده پردازنده های مقیاس پذیر) استفاده کرده باشد نیز به شرح زیر است:

  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • VMware ESXi
  • Red Hat Enterprise Linux (RHEL)
  • SUSE Linux Enterprise Server (SLES)
  • CentOS

پورت iLO 5 در پشت سرور اچ پی HPE ProLiant DL560 G10 قابلیت کار با سرور و مدیریت آن را از راه دور برای مدیران فراهم می کند. لازم به ذکر است که اگر مدیران خواهان دسترسی های گسترده تری به سرور از راه دور باشند می بایست لایسنس تهیه نمایند.

سرور اچ پی HPE ProLiant DL560 G10 که از سرورهای تولید شده در نسل دهم می باشد در فرم فکتور SFF یا 2.5 اینچی طراحی شده است.

سرور HPE ProLiant DL560 G10 در داخل رک فضایی معادل 2U (2 یونیت) را اشغال می کند. ارتقاپذیری و انعطاف پذیری این سرورها امکان پذیر بوده و امنیت در آن ها بسیار بالا می باشد.

تعداد پردازنده هایی که در سرور اچ پی HPE ProLiant DL560 G10 به کار رفته است 4 پردازنده در نسل های یکم و دوم پردازنده های Scalable و از خانواده های پلاتینیوم (Platinum) و گلد (Gold) می باشد.

سرور اچ پی HPE ProLiant DL560 G10 قادر به پشتیبانی از 24 عدد هارد دیسک و اس اس دی 2.5 اینچی خواهد بود.

هارد دیسک ها و اس اس دی هایی که در سرور اچ پی HPE ProLiant DL560 G10 Server مورد استفاده قرار می گیرند دارای اینترفیس هایی از نوع SAS ، SATA و NVMe می باشند. در ادامه مطلب به مقدار ظرفیتی که به هر نوع از این هارد دیسک ها و اس اس دی ها تعلق می گیرد اشاره شده است.

حافظه های رم پشتیبانی شده توسط سرور اچ پی HPE ProLiant DL560 G10 از نوع رم های RDIMM، LRDIMM،  NVDIMM و Persistent Memory می باشند. در مجموع تعداد 48 عدد اسلات رم در این نوع سرورها تعبیه شده است که 12 اسلات توسط هر پردازنده پشتیبانی خواهد شد.

لازم به ذکر است که حداکثر ظرفیتی که به انواع حافظه های رم تعلق می گیرد بسته به نسل پردازنده هایی که در سرور به کار رفته اند (نسل های اول یا دوم) متفاوت می باشد.

تعداد فن هایی که در سرور پرولیانت HPE DL560 G10 به کار رفته است 6 فن به صورت هات پلاگ بوده که به صورت N+1 redundancy در سرور مورد استفاده قرار می گیرند.

سایر قطعات به کار رفته و سازگار با سرور اچ پی HPE ProLiant DL560 Gen10 مانند کارت های گرافیک، شبکه، کنترلر و … در زیر به صورت مختصر نام برده شده است.

مشخصات فنی و قطعات به کار رفته در سرور اچ پی HPE DL560 G10 را به صورت مختصر در زیر شرح داده ایم:

برند: اچ پی ای

مدل: رکمونت Rackmount (DL560)

نسل: Gen 10

فرم فکتور: 2.5 اینچ (SFF)

میزان فضای اشغالی در رک: 2 یونیت

تعداد پردازنده ها: 4 پردازنده

پردازنده های پشتیبانی شده:

  • Platinum Processors – 2nd Generation Intel Xeon Scalable Processor Family
  • Gold Processors – 2nd Generation Intel Xeon Scalable Processor Family
  • Platinum Processors – 1st Generation Intel Xeon Scalable Processor Family
  • Gold Processors – 1st Generation Intel Xeon Scalable Processor Family

تعداد اسلات حافظه رم: 48 اسلات (سازگار با رم های RDIMM، LRDIMM،  NVDIMM و Persistent Memory)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های HPE Persistent Memory در کنار پردازنده های نسل دوم: 12 ترابایت (24x 512GB Persistent Memory Kit @ 2666MT/s)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های LRDIMM در کنار پردازنده های نسل دوم: 6 ترابایت  (48x 128GB LRDIMM @ 2933MT/s)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های RDIMM در کنار پردازنده های نسل دوم: 3 ترابایت و 1.5 ترابایت  (24x 64GB RDIMM @ 2933MT/s & 48 x 64GB RDIMM @ 2666MT/s)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های LRDIMM در کنار پردازنده های نسل اول: 6 ترابایت  (48x 128GB LRDIMM @ 2666MT/s)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های RDIMM در کنار پردازنده های نسل اول: 1.5 ترابایت  (48x 32GB RDIMM @ 2666MT/s)

حداکثر ظرفیت حافظه پشتیبانی شده برای رم های NVDIMM در کنار پردازنده های نسل اول: 384 گیگابایت (24x 16GB NVDIMM @ 2666MT/s)

نوع حافظه پشتیبانی شده: DDR4 & HPE Persistent Memory

قابلیت پشتیبانی رم ها از تکنولوژی ECC: بله

نوع اینترفیس هارد دیسک یا اس اس دی های پشتیبانی شده: SAS & SATA & NVMe

حداکثر تعداد هارد دیسک و اس اس دی های پشتیبانی شده: 24 عدد هارد دیسک و اس اس دی 2.5 اینچی  (SFF)

حداکثر فضای ذخیره سازی اطلاعات توسط هارد دیسک های SATA: برابر 48 ترابایت (24x 2TB)

حداکثر فضای ذخیره سازی اطلاعات توسط هارد دیسک های SAS: برابر 58 ترابایت (24x 2.4TB)

حداکثر فضای ذخیره سازی اطلاعات توسط اس ای دی های SATA: برابر 184 ترابایت (24x 7.68TB)

حداکثر فضای ذخیره سازی اطلاعات توسط اس ای دی های SAS: برابر 367 ترابایت (24x 15.3TB)

حداکثر فضای ذخیره سازی اطلاعات توسط اس ای دی های NVMe: برابر 184 ترابایت (12x 15.36TB)

کارت کنترلرSmart Array:

  • HPE Smart Array E208i-a SR G10 LH Controller
  • HPE Smart Array E208i-p SR Gen10 Controller
  • HPE Smart Array E208e-p SR Gen10 Controller
  • HPE Smart Array P408i-a SR G10 LH Controller
  • HPE Smart Array P408i-p SR Gen10 Controller
  • HPE Smart Array P408e-p SR Gen10 Controller
  • HPE Smart Array P816i-a SR G10 LH Controller
  • HPE Smart Array P824i-p MR Gen10 Controller

کارت شبکه NIC:

  • HPE Ethernet 1Gb 4-port FLR-T BCM5719 Adapter
  • HPE Ethernet 1Gb 4-port FLR-T I350-T4V2 Adapter
  • HPE FlexFabric 10Gb 2-port FLR-T 57810S Adapter
  • HPE FlexFabric 10Gb 2-port FLR-SFP+ 57810S Adapter
  • HPE Ethernet 10Gb 2-port FLR-T BCM57416 Adapter
  • HPE FlexFabric 10Gb 4-port FLR-T 57840S Adapter
  • HPE Ethernet 10Gb 2-port FLR-SFP+ X710-DA2 Adapter
  • HPE Ethernet 10Gb 2-port FLR-T X550-AT2 Adapter
  • HPE Ethernet 10/25Gb 2-port FLR-SFP28 QL41401-A2G Converged Network Adapter
  • HPE Ethernet 10/25Gb 2-port FLR-SFP28 BCM57414 Adapter
  • HPE Ethernet 10/25Gb 2-port FLR-SFP28 MCX4121A-ACFT Adapter

مشخصات کارت گرافیک پشتیبانی شده:

  • Integrated Video Standard
  • Video modes up to 1920 x 1200@60Hz (32 bpp)
  • 16MB Video Memory
  • HPE iLO 5 on system management memory
  • 32MB Flash
  • 4Gbit DDR 3 with ECC protection

حداکثر تعداد منبع تغذیه پشتیبانی شده: 2

نوع منبع تغذیه پشتیبانی شده: 1600 /800 وات

  • HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit
  • HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

تعداد فن پشتیبانی شده: 6 فن هات پلاگ (Hot – Plug)

6Hot Plug Fans (with N+1 redundancy)

نرم افزار مدیریتی: HPE iLO 5 ASIC

تعداد اسلات PCIe: برابر 8 اسلات از نوع  PCIe 3.0

پشتیبانی از پورت USB 2.0: برابر 4 پورت (2 پورت در جلو و 2 پورت در پشت سرور)

پشتیبانی از پورت USB 3.0: برابر 5 پورت (2 پورت داخلی، 1 پورت در جلو و 2 پورت در پشت سرور)

پورت VGA: برابر 1 پورت

پشتیبانی از تعداد پورت Serial: برابر 1 پورت در پشت سرور

تعداد پورت iLO: برابر 1 پورت

چراغ Unit ID LED

Health LED
